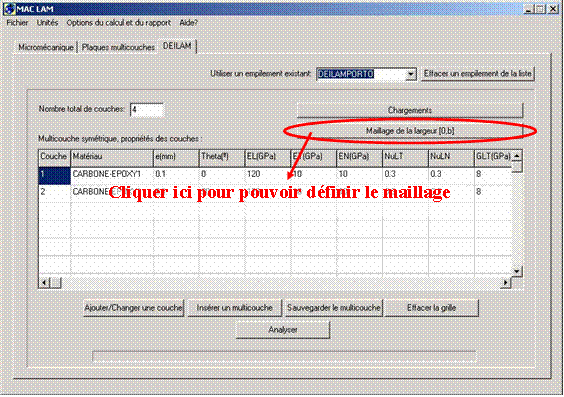

DEILAM résout les équations du modèle M4-5N moyennant une technique d’éléments finis. Il est donc nécessaire de faire un maillage unidimensionnel sur la largeur du multicouche et de vérifier la convergence des résultats. Afin de pouvoir choisir le maillage, il faut cliquer sur le bouton « Maillage de la largeur » de la fenêtre principale du module DEILAM (voir Figure 1).

Figure 1. Où aller pour définir le maillage dans DEILAM ?

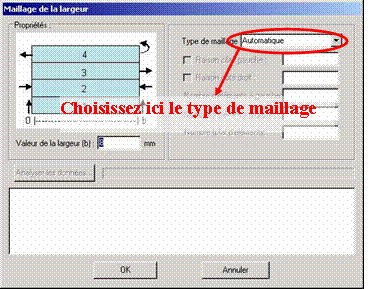

La fenêtre de la Figure 2 apparaît ensuite. On n’a plus qu’à choisir dans les options le type de maillage à utiliser (voir Figure 2).

Figure 2. Où aller pour définir le maillage dans DEILAM ?

Dans DEILAM, on peut mailler de plusieurs façons l’intervalle [0,b]:

• Par un maillage automatique (50 nœuds s’il y a des conditions de symétrie sur le bord gauche et 100 nœuds s’il n’y en a pas) fait moyennant des suites géométriques

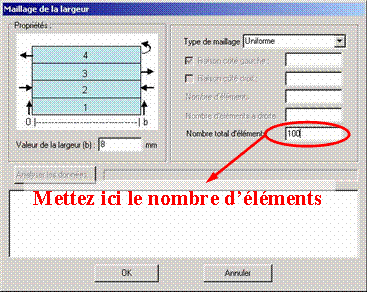

• Par un maillage uniforme avec un nombre d’éléments à définir dans l’espace montré dans la Figure 3

Figure 3. Choix du nombre d’éléments pour un maillage uniforme

• Par un maillage avec des suites géométriques. On peut alors choisir une suite géométrique à gauche et/ou une suite géométrique à droite.

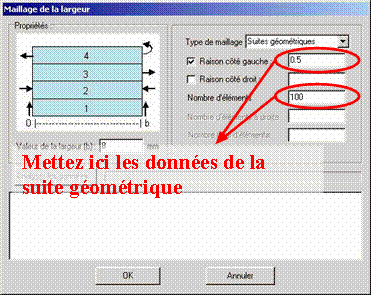

  • Si on ne choisit qu’une suite géométrique (soit celle de gauche soit celle de droite) on doit mettre la valeur de la raison géométrique (comprise entre 0 et 1) et le nombre total d’éléments (voir Figure 4). La suite géométrique a pour origine le côté non choisi. De cette façon le maillage se rafinera dans le sens du côté choisi, près du bord choisi le maillage sera plus fin.

Figure 4. Nombre d’éléments et raison pour une suite géométrique d’un seul côté

• Si on choisit les deux (à gauche et à droite), on doit mettre la valeur de la raison géométrique à droite et à gauche et le nombre d’éléments à droite et à gauche à partir du milieu du segment [0,b]. Le maillage sera plus fin aux bords.

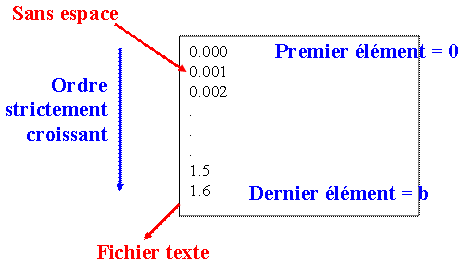

• Par un maillage personnalisé défini dans un fichier texte (*.txt). Dans ce fichier les donnés doivent être présentées de la même façon que l’exemple de la Figure 5.

Figure 5. Comment doivent être présentés les fichiers pour un maillage personnalisé
