Avant de lancer les calculs de DEILAM, vous devez spécifier les chargements qui sont appliqués au multicouche symétrique (q1,...,qn)S. Le multicouche peut être soumis à:
Figure 1. Multicouche symétrique.
Rappelons-nous que compte tenu des symétries, le problème peut être simplifié de sorte qu’on peut se restreindre à l’étude de la portion plane en rouge de la Figure 1.
Pour définir les chargements du problème simplifié, vous devez cliquer sur le bouton « Chargements » dans la fenêtre principale du module DEILAM (voir Figure 2).

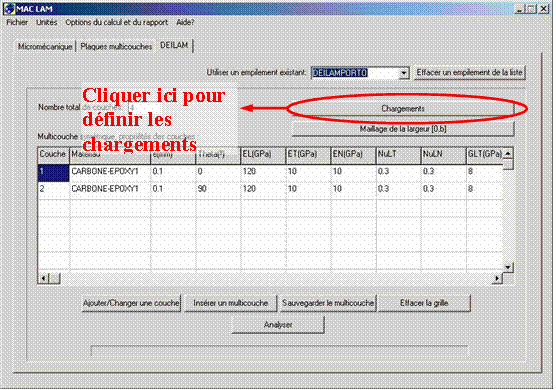

Figure 2. Où aller pour définir les chargements ?

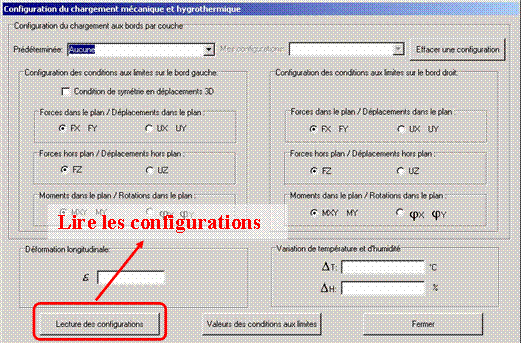

La fenêtre de la Figure 3 apparaît ensuite. Vous devez :
Figure 3. Chargements
Configuration et valeurs des chargements au bord
Sur chacun des bords vous pouvez appliquer ou imposer :
Les orientations des forces et des moments sont données sur la Figure 4. Les orientations des déplacements et des rotations sont données sur la Figure 5.
Figure 4. Forces et moments linéaires qui peuvent être appliqués aux bords des couches

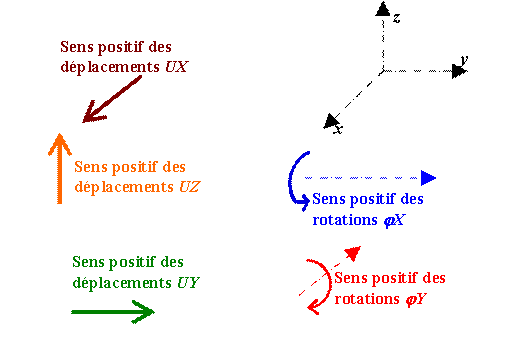

Figure 5. Déplacements et rotations qui peuvent imposés aux bords des couches
Dans DEILAM, il existe des chargements au bord prédéterminés mais vous pouvez aussi définir vos propres chargements et les enregistrer pour les utiliser avec d’autres empilements comportant le même nombre de couches. Pour définir votre propre chargement, il faut d’abord que sur la liste des chargements prédéterminés il y ait marqué « Aucune », puis vous devez définir la configuration du chargement sur chacun des bords (voir Figure 6) :
 Lorsque
vous avez des conditions de symétrie sur un bord, on propose de
prendre le bord gauche pour cette symétrie et de choisir l’option
« Condition de symétrie en déplacements 3D ».
De cette façon la configuration et les valeurs sur le bord gauche
sont déterminées automatiquement.
|
Ensuite il faut cliquer sur le bouton « Valeurs des conditions aux limites » (voir Figure 6) pour pouvoir donner les valeurs des chargements.

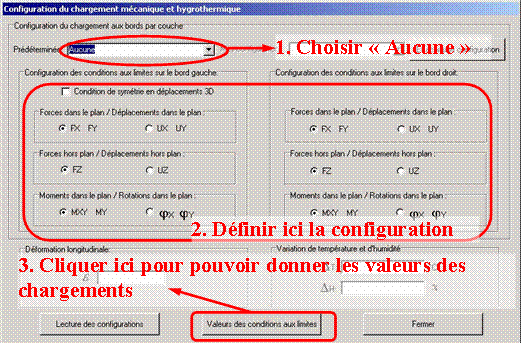

Figure 6. Quoi faire pour définir sa propre configuration ?
Après avoir cliqué sur le bouton, une fenêtre semblable à celle de la Figure 7 apparaît.

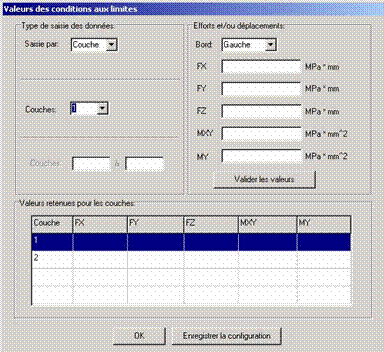

Figure7. Valeurs des chargements au bord (conditions aux limites)
Pour commencer la saisie de valeurs, vous devez spécifier le numéro de la couche pour laquelle vous allez définir les conditions aux limites et le bord concerné (voir Figure 8).

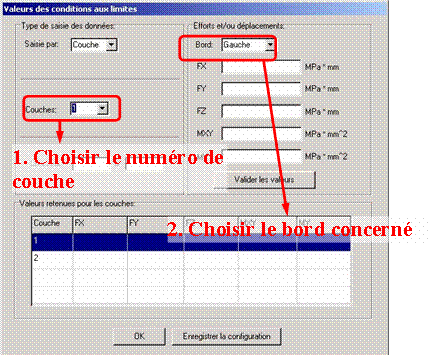

Figure 8. Choix de la couche et du bord concernés
Ensuite vous devez donner les valeurs des champs de la Figure 9 et puis vous devez cliquer sur le bouton « Valider les valeurs ». Vous devez répéter ces opérations pour toutes les couches et les deux bords.

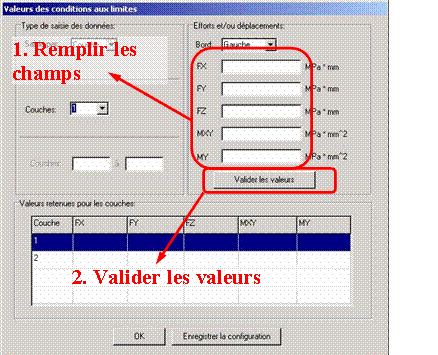

Figure 9. Saisie et validation des valeurs
Finalement, après avoir saisi toutes les valeurs :

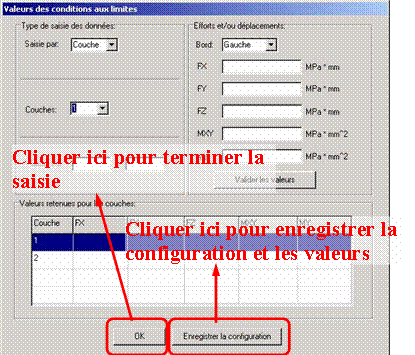

Figure 10. Enregistrement et fin de la configuration des chargements
Chargements au bord prédéterminés
Dans DEILAM, il existe des chargements prédéterminés auxquels vous pouvez faire appel :

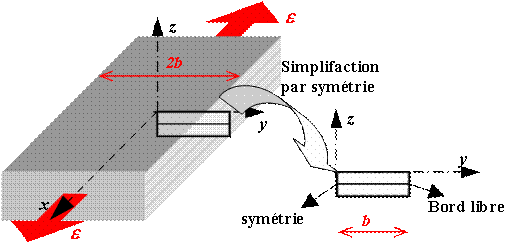

Figure 11. Problème de bord libre d’un multicouche symétrique simplifié par symétrie
Vous pouvez choisir le chargement prédéterminé « Traction longitudinale avec bords libres » dans la liste de la Figure 12. Après avoir choisi cette configuration, toutes les valeurs et configurations de chargement sont automatiquement déterminées par DEILAM. Vous pouvez soit visualiser les valeurs des conditions aux limites que DEILAM a mises soit lire les configurations et poursuivre le prétraitement dans DEILAM.

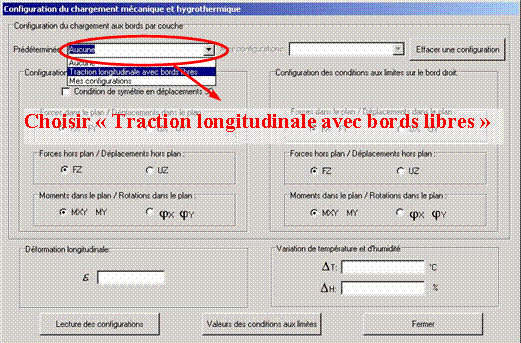

Figure 12. Choix du chargement aux bords de type « problème de bord libre »

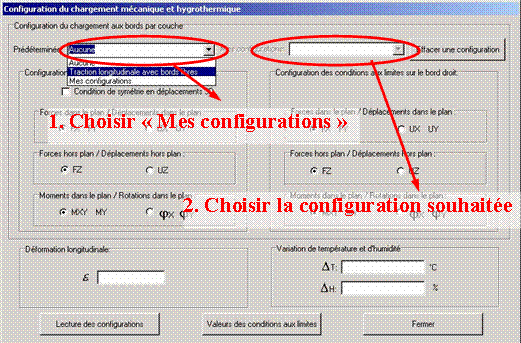

Figure 13. Choix d’un chargement personnalisé préalablement défini
