Le software MAC LAM est un outil de conception conviviale qui permet de faire une analyse mécanique de matériaux composites et de structures multicouches. MAC LAM est constitué de trois modules (voir Figure 1):

  1. Le premier, appelé « Micromécanique », permet de prédire les propriétés élastiques d’un matériau composite à fibres parallèles.
  2. Le deuxième, appelé « Plaques Multicouches », calcule les propriétés mécaniques d’un multicouche fait à partir de couches orthotropes. Les calculs sont fondés sur la théorie classique de plaques [1]. Le module peut déterminer les matrices de rigidité, les coefficients de dilatation apparents, les contraintes dans les couches, les frontières de résistance, etc.
  3. Le dernier module, appelé « DEILAM », permet d’évaluer les efforts d’interface entre les couches dans un multicouche avec des conditions aux bords quelconques. Ce module est fondé sur [2] et représente un puissant outil pour l’analyse des effets de bord.

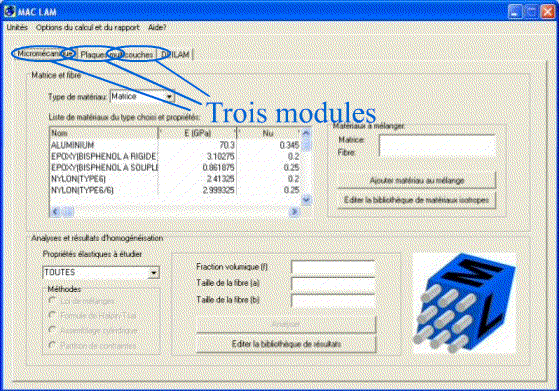

Figure 1. Trois Modules dans MAC LAM

MAC LAM possède des bibliothèques de matériaux isotropes, de matériaux composites, de multicouches et de chargements qui facilitent la saisie des données et rendent le logiciel plus dynamique.

De plus, MAC LAM permet de travailler avec les deux systèmes d’unités utilisés dans le monde: le système international d’unités (S.I.) et le système d’unités anglais.

Références

[1]R.M. Jones, “Mechanics of composite materials”, second edition, Taylor & Francis, USA, 1999.

[2]A. Diaz Diaz, J.F. Caron, R.P. Carreira, “Software application for evaluating interfacial stresses in inelastic symmetrical laminates with free edges”, Journal of Composite Structures, 58, 195-208, 2002

Remerciements

Les auteurs remercient le CONACYT (Consejo Nacional de Ciencia y Tecnología) pour leur soutien financier.

Les auteurs remercient aussi Messieurs Rubén Castañeda Balderas et Rigoberto Gameros Caballero pour leur soutien en programmation.

Finalement, on remercie le CIMAV (Centro de Investigación en Materiales Avanzados) et l’ENPC (Ecole Nationale des Ponts et Chaussées) pour leur coopération.
